大屏拼接已经越来越受到的用户的认可，也得到了越来越多的用户使用，但是很多人都不太清楚大屏拼接技术是什么一回事，拼接屏厂家雅迅达就给大家简单的讲解一下：

一、大屏拼接的系统架构

1. 大屏幕拼接系统的架构主要分为四个部分：

1.1. 拼接显示单元

即DLP/LCD/PDP显示终端设备，一般有2×2、2×3、3×3等多种拼接形式，当然显示单元也包括相关的拼接箱体和支撑件等。

1.2. 拼接处理器

处理器是拼接墙的核心，主要功能是把视频信号分割为多个显示单元，将分割后的显示单元信号输出到多个显示终端，并完成用多个显示屏拼接组成一个完整的图像。

主要功能：画面分割、拼接显示、开窗显示、漫游显示、画面拉伸、跨屏显示、图层叠加、单屏显示

1.3. 拼接墙接口设备部分

包含音视频矩阵、VGA矩阵等，主要连接各类输入及输出设备，对拼接墙的显示内容进行控制和切换。

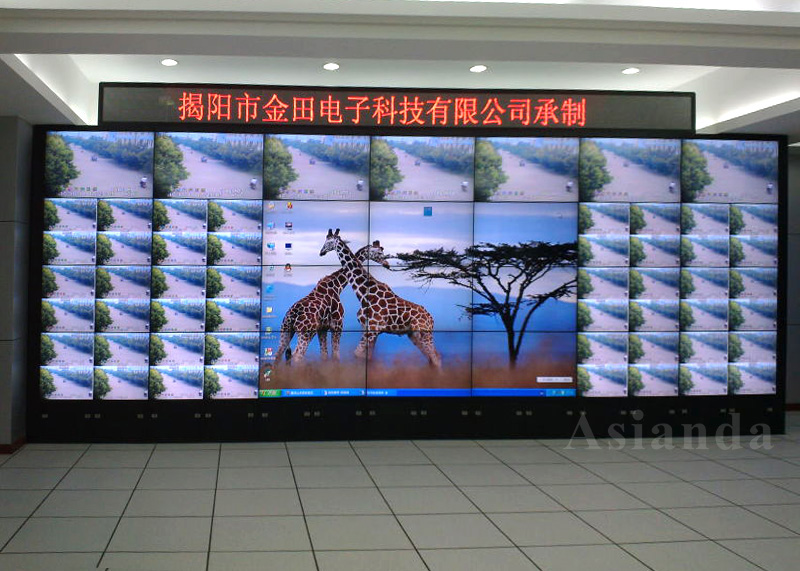

大屏拼接

1.4. 拼接墙软件部分

管理控制软件来实现拼接墙的画面显示设定及各种功能，以及显示内容的编辑处理，甚至是内容的在线更新。

二、三种常见的大屏拼接

1. DLP背投拼接

DLP大屏拼接，是采用DLP显示单元拼接的方式，通过大屏幕拼接软件系统，来实现大屏幕显示效果的一种做法。

DLP是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。它是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD（Digital Micromirror Device）来完成可视数字信息显示的技术。说得具体点，就是DLP投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜，通过Rod（光棒）将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB三色（或者RGBW等更多色），再将色彩由透镜投射在DMD芯片上，最后反射经过投影镜头在投影屏幕上成像。

2. LCD拼接

LCD拼接又称为液晶拼接屏，液晶拼接是在DPL背投拼接和等离子拼接之后才兴起的，最近几年来运用比较火。液晶拼接屏的消耗功率低、质量轻、而且使用寿命长、没有电磁辐射等等优点。它唯一的不足就是不能完全做到无缝拼接。对显示画面要求非常精细的行业用户来说，稍微有点一遗憾。

LCD 液晶显示器是 Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光是否射出而达到图像显示目的。而LCD拼接，就是使用液晶显示屏作为拼接显示单元的拼接方式。

优势：

1. 高亮度，色彩饱满、均匀、亮丽并且超薄机体；

2. 显示清晰、可视面积较大高分辨率显示

3. 长寿命、运行稳定、无耗材及易损件

4. 维修成本较低。

缺点：

5. 拼缝:拼缝非常宽，目前市场上成品窄边LCD拼缝为7.3mm，最新宣布的超窄边DID拼缝为5.3mm左右，显示效果会受拼缝严重影响。

6. 市场成熟度：目前的用户基本为窄边DID拼接产品，超窄边DID产品目前处于发展阶段。

7. 一致性问题：由于LCD屏幕板为一次性成品，拼接系统的各个液晶板之间生产批次有差别，可且拼接后亮度和色彩不可调，因此拼接后会存在一定色差和亮度差。
