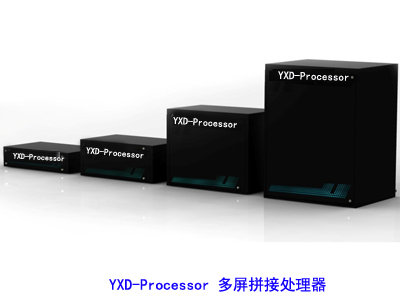

雅迅达多屏拼接处理器YXD-Processor
YXD-Processor拼接屏处理器是一台纯硬件架构、无操作系统的高性能视频图像处理工作站，适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、家电销售等行业。
产品特点
1、YXD-Processor拼接处理器旗下含380/580/780/980等多种功能型号，最多支持72块大屏幕的拼接显示；
2、YXD-Processor拼接处理器具有强大的信息处理能力，如高清视频信号采集、实时高分辨率数字图像处理、维高阶数字滤波；
3、采用大容量高速FPGA阵列和CrossPoint数字多总线数据路由交换的处理机制，保证所有输入信号源实时处理和数据一致性，图像无延迟、无离散化、不丢帧，达到完美呈现；
4、YXD-Processor处理器支持多种信号源输入模式，如：复合视频（DVD或摄像头信号）、电脑信号（VGA或DVI）、网络信号（IP流媒体）、高清数字信号（HDMI或高分辨率DVI）等。单个输出最高支持分辨率1920×1200@60Hz；
5、YXD-Processor多屏拼接控制器色彩采样深度可达24bit/像素，图像质量出色，而且具有诸多功能。如：无缝实时切换、画面十六分割、图像任意叠加、大屏幕开关联控双DVI-I备份输出等，因此该拼接处理器是液晶LCD、LED、DLP等中大规模监视墙上显示多幅图像的理想之选。

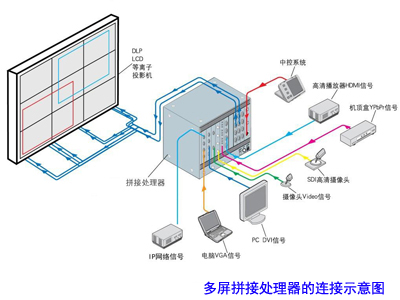

（多屏拼接处理器的连接示意图 ）
应用领域
一、多屏拼接拼接处理器输入板卡参数
|
板卡类型 |
参数 |
指标 |
|
CVBS视频 输入卡 |
信号格式 |
CVBS复合视频 |
|
物理接口 |
BNC/母接口 |
|
|
最高分辨率 |
720×576（PAL） 720×480（NTSC） |
|
|
阻抗 |
75Ω |
|
|
视频制式 |
PAL/NTSC/SECAM |
|
|
标称电平 |
1 Vp-p |
|
|
DVI视频输 入卡（普通） |
信号格式 |
DVI1.0规范中的DVI-D全数字T.M.D.S.信号 |
|
物理接口 |
24+5针/DVI-I/母接口 (仅接收DVI-D信号） |
|
|
最高分辨率 |
1920×1200（普通卡） |
|
|
阻抗 |
50Ω |
|
|
信号电平 |
T.M.D.S. 2.9V~3.3V |
|
|
DVI高分辨率 视频输入卡 |
信号格式 |
DVI1.0规范中的DVI-D全数字T.M.D.S.信号 |
|
物理接口 |
24+5针/DVI-I/母接口 (仅接收DVI-D信号） |
|
|
最高分辨率 |
3840×2400（高分卡） |
|
|
阻抗 |
50Ω |
|
|
信号电平 |
T.M.D.S. 2.9V~3.3V |
|
|
VGA视频 输入卡 |
信号格式 |
RGBHV/RGsB/RGBS |
|
物理接口 |
15针D-sub(DB15/DE-15F)/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
75Ω |
|
|
RGB同步类型 |
分离同步 |
|
|
标称电平 |
0.7 Vp-p |
|
|
HDMI视频 输入卡 |
信号格式 |
HDMI1.3规范中的全数字T.M.D.S.信号 |
|
物理接口 |
HDMI Type A |
|
|
最高分辨率 |
1920×1200 |
|
|
HDCP |
支持 |
|
|
最大数据速率 |
4.95Gbps |
|
|
SDI视频输 入卡 |
信号格式 |
SD/HD-SDI SMPTE 292M |
|
最高分辨率 |
1920×1200 |
|
|
物理接口 |
BNC/母接口 |
|
|
阻抗 |
75Ω |
|
|
YPbPr视频 输入卡 |
信号格式 |
高清色差分量（逐行） |
|
物理接口 |
RCA×3/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
75Ω |
|
|
IP流媒体 输入卡 |
传输协议 |
RTSP |
|
信号格式 |
H.264/MPEG-4 |
|
|
最高分辨率 |
1920×1080 |
|
|
物理接口 |
RJ45/母接口 |
|
|
双绞线信 号输入卡 |
信号格式 |
双绞线差分信号 |
|
物理接口 |
RJ45/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
100Ω |
|
板卡类型 |
参数 |
指标 |
|
DVI/VGA视 频输出板卡 |
信号格式 |
DVI1.0规范中的DVI-I信号 (可通过 转接头输出VGA信号)
|
|
物理接口 |
24+5针/DVI-I/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
50Ω |
|
|
色彩深度 |
24Bit/像素 |
|
|
信号电平 |
T.M.D.S. 2.9V~3.3V |
|
|
最大输出距离 |
25米, 在1920×1200@60Hz （推荐 使用认证过的DVI专用线材）
|
|
|
双绞线输 出板卡 |
信号格式 |
双绞线差分信号 |
|
物理接口 |
RJ45/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
色彩深度 |
24Bit/像素 |
|
|
最大输出距离 |
100米, 在1920×1200@60Hz （推荐 使用CAT-6 STP/UTP）
|
三、多屏拼接拼接处理器控制技术参数
|
控 制 |
串口 控制 |
控制协议 |
RS232 (波特率:9600 数据位:8位 停止位:1 无奇偶校验位) |
|
连接器 |
9针D-sub(DE9F)插座 2=TX 3=RX 5=GND |
||
|
程序控制 |
Tricolor用于Windows环境的控制程序简化指令集 |
||
|
IP网络 控制 |
控制协议 |
TCP/IP |
|
|
连接器 |
RJ45接头 10/100Base-T以太网 |
||
|
程序控制 |
Tricolor 雅迅达多屏拼接矩阵控制软件 |
1. 在使用本机前，必须阅读并理解所有使用指示。
2. 必须妥善保存使用说明书，以备将来不时之需要。
3. 必须严格遵守本机其使用说明书上的警告指示。
4. 操作时必须遵照所有使用说明。
5. 请勿使用制造商没有推荐的附设装置，不恰当地使用设置可能会发生意外故障。
6. 在把AC电源线接到电源插座之前，请检查监视器的电压源要求是否合适本地电源供应条件，如果您不能确定使用电源的类型，请与经销店或当地的电力部门联系。
7. 不要用任何物品压迫或缠绕电源线。破损的电源线会导致触电或引起火灾。
8. 请勿试图自行维修本机，由于本机内有高压装置和其他易损坏器件，会对人体或监视器本身造成各种危害，请务必让专业维修员进行维修。
9. 请勿触摸使用说明书中没有提及的控制部件。对使用说明中没有提及的控件部件进行不适当的调整会损坏本机，也会增加专业技术人员的维修工作量。
10. 本机需要更换配件时，请向维修人员确认使用制造商指定的或性能与原件相同的配件。配件使用不当会导致火灾、触电、监视器损坏等危险。
11. 若要将本机挂装在墙上或吊在天花板上时，请按照制造商推荐的方法进行安装。
12. 清洁本机前，先拔掉电源。请使用略湿的抹布清洁本机。清洁时请勿使用液体清洁剂或喷雾清洁剂。
13. 长时间不使用本机时，请拔出交流电源插头。
安装时注意物理规格，安装环境
|

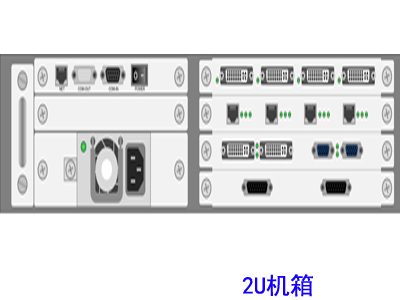

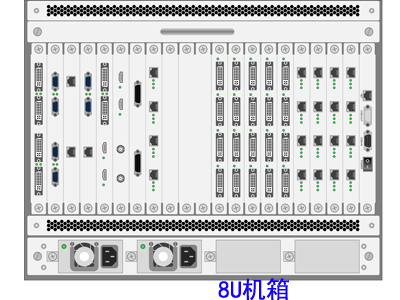

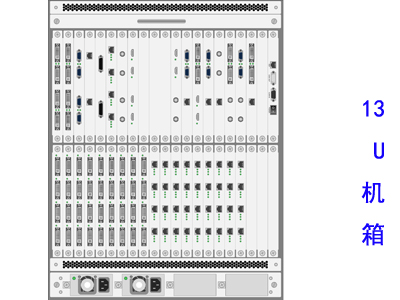

机箱型号 |
2U |
4U |
8U |
13U |
|
|
物理规格 |
宽/W |
19英寸/483mm |
19英寸/483mm |
19英寸/483mm |
19英寸/483mm |
|
高/H |
2RU/89mm |
4RU/178mm |
8RU356mm |
13RU/578mm |
|
|
深/D |
11.8/12.4英寸 |
11.8/12.4英寸 300/316mm （不含/含固定件） |
11.8/12.4英寸 |
11.8/12.4英寸 |
|
|
使用环境 |
工作 温度 |
0°C~40°C |
|||
|
相对 湿度 |
10%~90% |
||||
|
电源 规格 |
110~250 V/AC 50~60Hz |
1 块 |
1 块 |
2 块 |
2 块 |
|
降 温 |
配有风冷组件 |
||||
|
机架安装 |
配有安装配件 |
||||
|
防震等级 |
ISTA 1A 纸箱 |
||||
|
平均故障间隔 时间(MTBF) |
30000小时 |
||||
