雅迅达开辟新战场55寸拼接助力

查看次数:次  发布时期:2013-06-27  【返回】

项目概述:
    本次项目建设为普宁市占陇镇占梨村高清网络视频监控系统,前端监控设备安装在指定部位,完成高清视频信息的采集、处理、上传。所有摄像头要求防爆、低照度 、宽动态。并构建一个视频监控的专有化网络系统。同时,本套系统后期将接入普宁市监控指挥平台,实现市、镇、村三级联网,打造普宁平安城市综合系统。

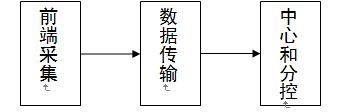

项目需求定义:系统结构:本系统分为三部分:前端监控点、监控中心后端和传输部分。具体要求如下:

 系统结构
监控中心:
在村委办公楼二楼机房,设置主监控中心,通过监控软件,可实现对所有前端的管理,并集中高清显示(设计55寸液晶拼接屏四屏拼接,显示图像约18个)。
分控中心:
在治安管理办公室设置一个二级分监控室,即街道监控室一个。通过监控服务器的监控软件可实现监区内所有摄像机同时全部显示在电视墙上。
传输部分:
前端设备与监控中心,监控中心与分控中心之间均采用电信光纤传输。
监控站点:
    在村各主干道配置适合数量的枪机,确保辖区治安,以及进出村口车辆记录。
    在村北占陇中学,敬老院等重要监控地点配置高清高速球,监控周边状况。

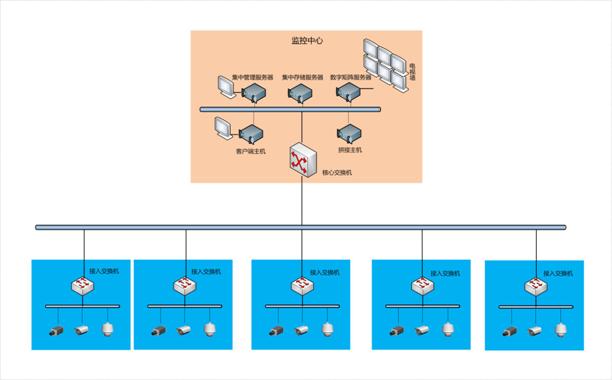

系统概述:通过网络数字视频监控平台来管理、控制、实时浏览、存储、转发整个系统的视频图像。所有摄像机通过网络接入监控信息中心的NVR集群完成视频流的存储和转发,通过平台服务器对所有NVR集群和前端摄像机进行集中管理,并可以随时调看任何一路被管理的视频图像以及对这些视频图像的录像调阅。如下图:

 系统构造
视频采集:红外阵列式摄像机。在它的前部含有百万像素固定焦距固定光圈镜头、阵列红外灯、IR滤光片切换器与光敏器件。该机不仅拥有1280×720的高分辨率与0.15秒的超短延时优势,而且可实现日夜两用。
    高速球型摄像机,但它不是一款普通百万高清高速球,该高速球拥有聚焦准确、超低照度、超短延时、超低功耗、发热量小,运转平稳,色彩逼真、定位精准等突出优势。需要特别强调的是,高速球的延时(影响云台与镜头控制)、聚焦、发热(确保在夏天室外暴晒下工作稳定)、低照是极为重要的参数指标。
+ 自动曝光、自动白平衡、自动增益

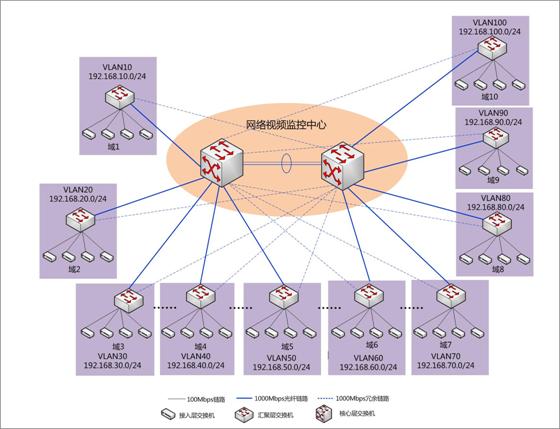

传输网络:本视频监控项目将基于独立的占梨村高清视频监控专用网络构建,系统采用星型网络拓扑结构,主干为电信全千兆光纤链路,构建由接入层、汇聚层、核心层组成的三层次网络拓扑结构。入下图:

 系统网络结构

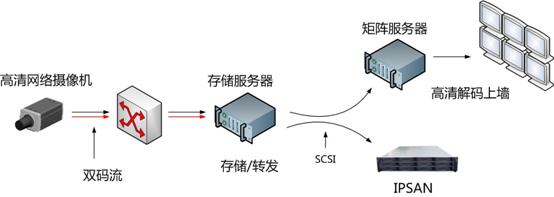

数据存储:根据项目需求,本方案采用集中存储服务器+IPSAN模式存储,前端IPC产生的视频流通过集中存储服务器,以iSCSI协议集中存储到后端的IPSAN存储设备上。监控中心可通过视频监控平台对监控录像进行集中管理和查询,同时,IPSAN设备上的存储数据可通过集中存储服务器转发,提供给其他服务器使用。存储架构如图:

 存储架构

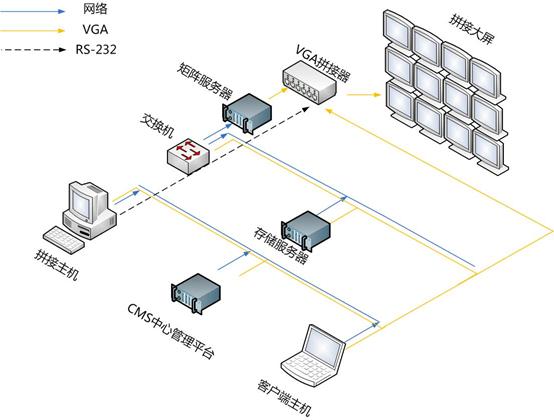

显示设备:本方案采用的液晶拼接墙由雅迅达LCD拼接显示单元拼接而成,采用55寸2*2 拼接,共4个单元的拼接方式,其中:拼接单屏尺寸:1215.3mm(宽)*686.1mm;拼接尺寸:2430.6mm(宽)*1372.2mm(高);设备厚度(含挂架):≯300mm;双边物理拼缝:≤5.3mm。显示效果示意图:

 显示效果

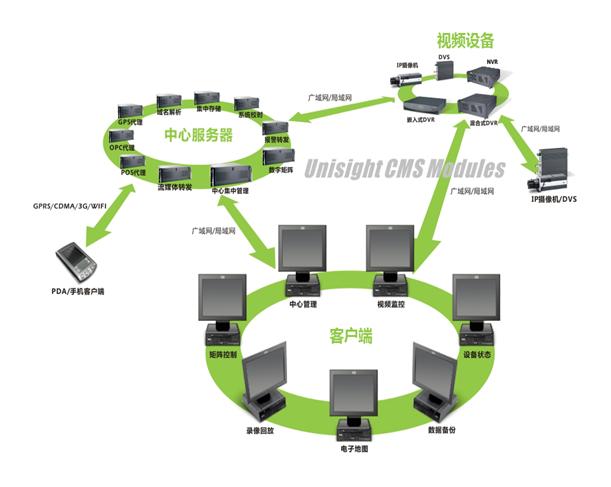

系统管理平台:视频监控管理平台采用LINUX操作系统,以保证系统的稳定性和安全性;视频监控系统支持模、数摄像机混合组网;视频监控平台支持精细化的权限设置和用户权限的全网漫游(同一账户在不同节点登陆);支持用户优先级的管理;支持用户分组和权限继承;支持多种存储方案和录像方式的录像调阅,可多画面同时回放和多种回放操作;支持高权限抢占轮巡视频图像,高权限抢占正轮巡图像时,其他在做轮巡操作的视频操作界面均会得到抢占提示,高权限用户师范图像资源后,巡轮可自动恢复抢占前功能;支持对前端监控点进行双向对讲及提供语音广播功能。系统拓扑图:

 系统拓扑图

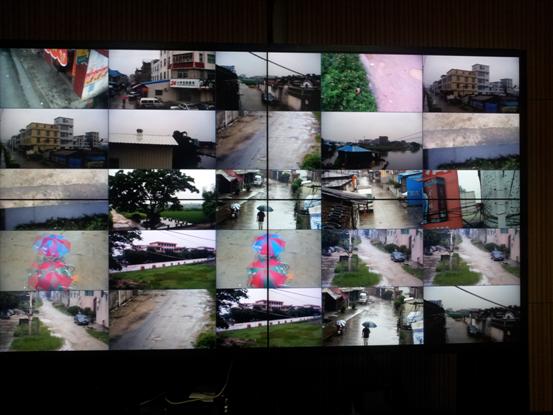

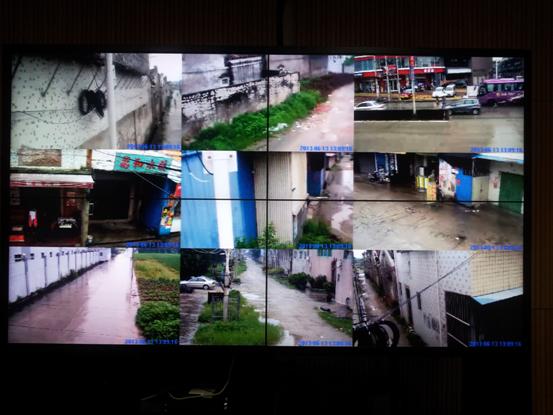

实时画面拍摄:

 实时画面
