矿业安全防范 智能不得不提

查看次数:次  发布时期:2011-12-27  【返回】

前言导读:

煤业安全一直是大家关注的问题,虽然,在国家行业标准的建立的大背景之下我国的矿业安全事故得到了有效的解决,事故的频繁率和死亡人数持续下降。具相关统计报表分析,2010年比“十五”末的2005年,事故人数下降59%,重特大事故起数下降58.6%,煤矿生产万吨死亡率下降73%。更可喜的是2011年以来事故死亡人数同比下降35%。总体矿业事故2011减少了10%以上。但是由于我国安防事业起步较晚的问题的存在,从总体上分析来看我国矿业发展和所付出的代价来看总体还是比较令人担忧的。尤其是我国的煤矿行业形势较为严重,从从2002年到2010年,全中国煤矿死亡41657个人,死亡率每百万吨0.51个人,随着我国经济持续发展,用煤量的大幅的增加,矿业安全的防范不得不让我们深思,不得不引起关注。如何运用科技的手段确保煤矿的安全生产成为了我们共同急需解决的问题。

雅迅达智能煤矿安防系统工作原理分析:

  大屏幕显示系统需要提供各种信息,及时将重要信息传达到相关平台。因此大屏幕系统(液晶拼接单元和图像拼接处理器两部分)应能满足较长时间不间断运行的需求。系统的运行必须稳定可靠,平均无故障工作时间长。雅迅达公司的AK8YX-F系列液晶拼接单元。该产品是根据智能煤矿安防系统需求用户专门设计的。AK8YX-F系列液晶拼接单元采用原装三星DID液晶面板、高清晰度数码显示技术、窄边拼接技术、多屏图像处理技术、信号切换技术等的应用综合为一体,形成一个拥有高清晰度、高稳定性、高智能化控制、操作方便。整个拼接大屏幕性能稳定,运行可靠,满足控制、监控、调度等行业连续生产的要求,系统能全年1周7天,1天24小时不间断开机;即一般所说的365x7x24模式。

优秀的产品,也应该有个合理的价格,使其客户能真正体验性价比。合理的性价比是该产品在设计中考虑的另一重要内容。因此,所选用的设备在兼顾良好性能的基础上也要考虑经济性,除考虑系统总体造价外,还应当考虑系统长期运行成本。目前市面上也有等离子(PDP)的拼接大屏幕,但其价格较高,42寸单屏的价格高达十多万,并且由于存在等离子灼伤问题,也不适宜在一些显示静态图像(安防、道路交通、港口码头等)的场合使用,总体性价比低。而DLP电视墙价格比较高,每块屏一年光灯泡的更换费用就高达几千块,一个大屏幕加起少则几万,多则十几万,几年下来,其费用惊人。

雅迅达公司的46寸DID液晶拼接单元,以其优异的性能,合理的价格在国内外受到了广泛的欢迎。其高达8万小时以上的使用寿命,质量稳定,维护费用低,是明智的不二选择。我们的产品可以随着整个系统的扩容而增加相应的设备,不需要更换整个系统,有效地降低了系统运行中的维护费用。能满足任何视频、VGA、DVI、HDMI、YPbPr等信号显示。

过硬的技术保障,才是客户真正需求的产品。所以雅迅达公司的46寸DID液晶拼接单元的系统结构采用先进的、开放的体系结构,整个系统能体现当今音、视频多媒体技术的发展水平,具有前瞻性和完整性。在平板显示领域,雅迅达公司的46寸DID液晶拼接单元具有绝对的优势。并从以往的小尺寸向大尺寸发展,全面领先其它平面显示技术。雅迅达公司所推出的AK8YX-F系列液晶拼接单元是当今世界上最新技术的液晶显示屏,是工业用的专业液晶屏。 所显示的高速动态画面流畅、自然。这些优点赋予了雅迅达液晶显示屏在大屏幕显示领域无可比拟的优越性。

图像显示是液晶大屏存在的最基本的元素。由于要显示多种信息信号,因此在整个大屏设计时充分考虑操作的灵活性,通过控制软件使得信息可以根据需要灵活切换、灵活地以任意大小在任意位置显示。能满足任何视频、VGA、DVI、HDMI、YPbPr等信号显示。既可以根据预先设定的规则自动设置,也可以在某些情况下手动操作显示特定的信息。

雅迅达(山西某煤矿安防监控系统)方案
系统概况



DID液晶显示单元

子系统:

采用46寸DID液晶显示单元

图像拼接处理器

硬件嵌入式图像拼接器

拼接规模:

3(行)×11(列)

整屏尺寸

单屏

1025.7(宽)×580 mm(高)×120mm(厚)

全屏

1382.7mm(宽)×1740mm(高)×120mm(厚)

性能指标

工作温度:0℃-65℃

工作湿度:相对湿度小于95%

功    耗:≤300W,视屏的型号和大小而定

电源电压:100V AC-240V AC

复合视频制式:PAL、NTSC、

复合视频峰值:1Vp-p

控制方式:RS-232(RJ45)

VGA输入:VGA.UXGA.WUXGA

屏分辨率支持:WUXGA(1920*1200)以下兼容,10bit

电源:支持55寸以下LCD屏,通过选配电源模块可以支持55”以上LCD屏

产品防护功能



散热处理,AK8YX-F系列产品采用内循环散热装置,外面加温控散热风扇处理,当机内部温度达到55度或高于55度时散热风扇起动,面板上的指示灯变红色。当机器内部温度低于45度以下时风扇停止,面板上的指示灯是正常开机的绿色。从而起到对机器的寿命和高温下的正常工作。

防尘处理,AK8YX-F系列产品采用内部分层全屏蔽式,外加防尘过滤网装置,从而起到对机器内部的清洁干净,机内零配件的寿命的保护。



防雷参数

1 电源输入端,当电源线L或N输入端电压高于500V-600V以上时,防雷装置起动,防雷管对地导通,输入的高电压对地瞬间短路,从而保护电源输入后面的设备、零件的安全。使本机器能在多雷电地区和极端天气下的正常工作

示意图如下

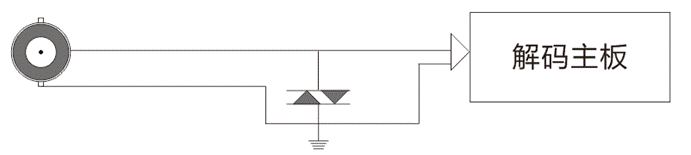

2 室外信号输入端,当外接输入的视频信号端BNC接口的电压高于300-400V以上时,防雷装置起动,防雷管对地导通,输入的高电压对地瞬间短路,从而保护信号端输入后面的主芯片、零件的安全。使本机器能在多雷电地区和极端天气下的正常工作。



示意图如下

产品介绍

1 效果图



2 产品主要规格

2.1产品主要功能

  • 全硬件构架,无CPU和操作系统;
  • 多总线并行处理,处理功能强大;
  • 启动时间小于5秒钟,启动迅速;
  • 无病毒感染风险,安全性好;
  • 集成多路视频信号源种类:VGA、HDMI、Y/Pb/Pr、CVBS。
  • 复合视频可以环出。
  • 内嵌3D视频亮色分离电路单元,
  • 内嵌3D逐行处理及帧频归一转化电路单元,
  • 内嵌3D数字信号降噪单元,
  • 单元可支持驱动到1920x1080的液晶屏幕
  • RS-232串口远程控制
  • 可全天24小时持续工作;
  • 操作方便,配合软件可以灵活的对系统进行操作。

2.2 随机配件

  • VGA视频分配器(1进8出)及其电源适配器若干。
  • VGA屏蔽线若干
  • 视频连接线若干
  • YpbPr视频分配器若干
  • YpbPr连接线若干
  • 串口RS-232连接线若干
  • 软件控制平台
  • 使用说明书一份

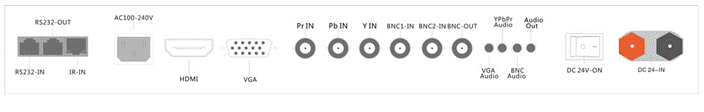

2.3接口说明



3.连接方式:

3.1.CVBS复合视频信号连接方式:

外部复合视频信号源(如DVD)接到“视频分配器”的输入端,“视频分配器”的输出端分别连接各个拼接器的CVBS输入端。

3.2.VGA视频信号连接方式

VGA视频信号源(如PC)接到“VGA视频分配器”的输入端,“VGA视频分配器”的输出端分别连接各个拼接器的VGA输入端。

3.3.YPbPr视频信号连接方式

外部YPbPr视频信号源(如DVD)接到“YPbPr视频分配器”的输入端,“YPbPr视频分配器”的输出端分别连接各个拼接器的YPbPr输入端。

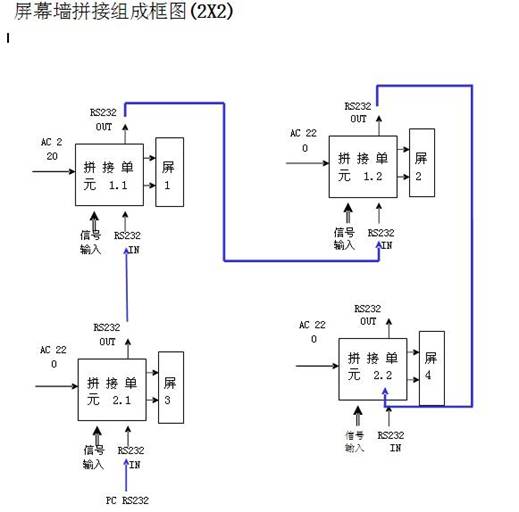

3.5.RS-232连接图例



煤矿智能视频监控系统发展

随着物联网技术的不断发展及演变,物联网技术可通过全方位的智能化感知监测和分析预测预警,网络化实时控制。可以对人,物,环境,地质情况进行的有效监控时时将数据传回调度中心,在防范事故方面做到防范于未然。为安全生产监督监察提供创新性的管理手段和方法,提高企业安全生产水平。但是在设计建设过程中我们应该根据煤矿的实际情况,进行全面规划,总体设计。力求保证煤矿视频监控系统的可靠、先进、实用、安全、易扩展、易维护和高性价比”等后期预置问题。
