安防知识:电视机能作监视器用吗

查看次数:次  发布时期:2011-11-18  【返回】

      昨天和客户沟通的时候还有人问起我,监视器不就是跟电视机一样吗?只要能用就行,我不能反驳客户。于是我就整理了一份资料发给了客户,后来客户主动联系我说更换,下面我就将整理的内容和大家分享下,
      疑问一,监视器与电视又什么区别?为什么电视机不能作为监视器使用?

  监视器在功能上比电视机简单但在性能上,却要求比电视机要求高,反映以下三点:
       一是图像清晰度:由于传统的电视机接收的是电视台发射出来的射频信号,这一信号对应的视频图像带宽通常小于 6M ,因而电视机的清晰度通常大于 400 线,要求监视器具有较高的图像清晰度,故专业监视器在通道电路上比起传统电视机而言应具备带宽补偿和提升电路,使之通频带更宽,图像清晰度更高。
       二是色彩还原度,如果说清晰度主要是由视频通道的幅频特性决定的话,还原度则主要由监视器中有红( R )、绿( G )、蓝( B )三基色的色度信号和亮度信号的相位所决定。由于监视器所观察的通常为静态图像,因而对监视器色彩还原度的要求比电视机更高,故专业监视器的视放通道在亮度、色度处理和 R 、 G 、 B 处理上应具备精确的补偿电路和延迟电路,以确保亮 / 色信号和 R 、 G 、 B 信号的相位同步。
       三是整机稳定度:监视器在构成闭路监控系统时,通常需要每天 24 小时,每年 365 天连续无间断的通电使用(而电视机通常每天仅工作几小时),并且某些监视器的应用环境可能较为恶劣,这就要求监视器的可靠性和稳定性更高。与电视机相比而言,在设计上,监视器的电流、功耗、温度及抗电干扰、电冲击的能力和裕度以及平均无故障使用时间均要远大于电视机,同时监视器还必须使用全屏蔽金属外壳确保电磁兼容和干扰性能;在元器件的选型上,监视器使用的元器件的耐压、电流、温度、湿度等各方面特性都要高于电视机使用的元器件;而在安装、调试尤其是元器件和整机老化的工艺要求上,监视器的要求也更高,电视机制造时整机老化通常是在流水线上常温通电 8 小时左右,而监视器的整机老化则需要在高温、高湿密闭环境的老化流水线上通电老化 24 小时以上,以确保整机的稳定性。

疑问二,隔行监视器和逐行监视器有什么区别?
      隔行和逐行主要是指监视器显像管的扫描方式。监视器的图像是二维图像,而其重现过程是将二维输入图像变成一位的像素串,在通过水平扫描过程实现画面从左侧向右侧的匀速移动;垂直扫描则将水平扫描线匀速地由垂直方向移动。隔行扫描是指将一幅图像分成两场进行扫描,第一场(奇数场)扫描 1 、 3 、 5 等奇数行,第二场(偶数场)扫描 2 、 4 、 6 等偶数行,两场合起来构成一幅完整的图像(即一帧)。因此对于 PAL 制而言,每秒扫描 50 场,场频为 50HZ ,而帧频为 25HZ ;对 NTSC 而言,场频为 60HZ ,而帧频为 30HZ ,虽然在人的视觉上屏幕重现的是连续的图像,但由于奇数场合偶数场切换都会造成屏幕闪烁和明显的行间隔线的效果。而逐行扫描则指其扫描行按次序一行接一行扫描的方式。隔行扫描监视器有图像质量差,清晰度低,噪波大和图像闪烁严重等缺点。逐行扫描监视器则是为了消除隔行扫描的缺陷,将模拟视频信号转换为数字信号,通过数字彩色解码,借助数字信号存储和控制技术实现一行或一场信号的重复使用(即低速读入、高速读出)的 50HZ 逐行扫描方式,或者再提高帧频,实现 60HZ 、 75HZ 以致 85HZ 的逐行扫描方式。逐行扫描技术由于将输入信号通过 A/D 转换变成数字视频信号再由数字解码和数字图像处理电路进行行、场扫描处理,通道带宽大大提升(可达到 10MHZ — 20MHZ )、清晰度大大提高、噪声大大降低,同时逐行显示消除了行间隔线和行间闪烁,而帧频的提高(如 60HZ — 85HZ )则减轻或消除了大面积的图像闪烁。
     因此逐行监视器一经问世,便深受用户的欢迎。当然,由于逐行监视器采用一行或一场的重复使用,行频比隔行提高了一倍,由 15625HZ 变成 31250HZ , 75Hz 逐行的行频为 46875Hz 。行频提高之后,行输出级的稳定性和可靠性将受到严重的考验,整机的设计和制造成本大大提高,因此整机的价格也较高。

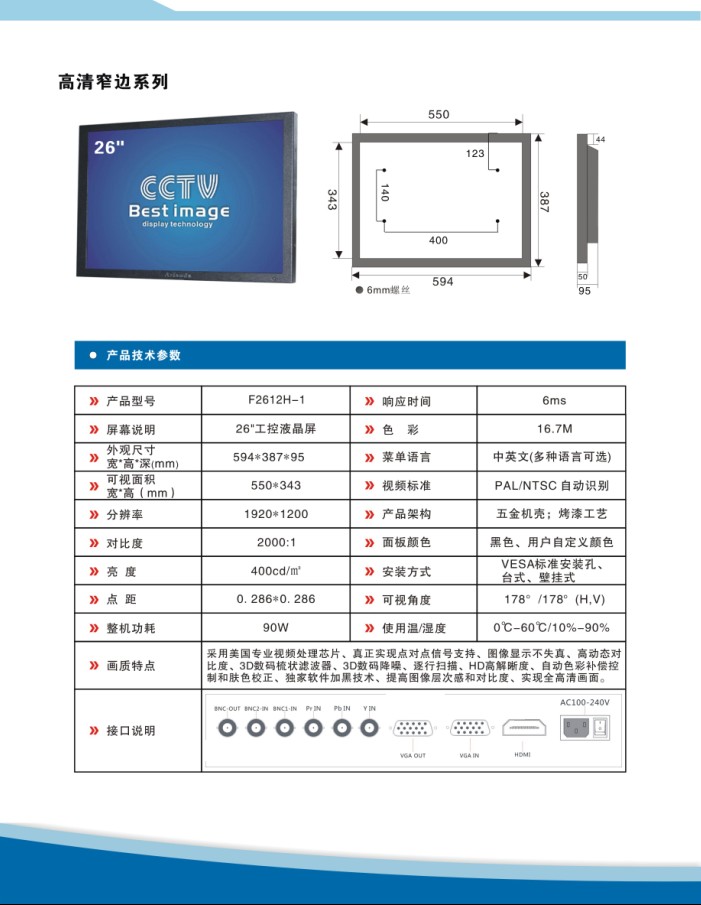

 液晶监视器

  疑问三,目前市场上标称 100Hz 监视器是隔行还是逐行的?
      如问题 二所述,由于 50HZ 隔行监视器存在明显缺陷,我们可通过倍行的方式实现 50Hz 逐行扫描,或通过倍场的方式实现 100Hz 隔行扫描,另外还可通过倍行 + 变频( 50Hz 场频 *1.2 或 *1.5 )形成 60Hz 逐行或 75Hz 逐行扫描,但截至目前为止,我们尚未发现国内外研发机构及芯片制造商推出倍行 + 倍场即 100Hz 逐行的技术和芯片,此外,要实现 100Hz 逐行显示时,显像管偏转线圈所承受的行频将达到 62500Hz 的驱动频率,这一高行频的显像管目前的技术也难于制造出来(显示器使用的显示管除外),因此可以断定的是目前市场上标称 100Hz 的监视器只能是 100Hz 隔行扫描监视器。
    100Hz 隔行扫描技术在前几年的电视机市场曾经风靡一时,其代表性芯片方案如飞利浦的 MK-9 倍频处理模块、东芝公司的数码 100 模块等。但是随着美国像素科技和泰鼎公司的等倍(变)频 60Hz ( 75Hz )逐行处理模块的出现。 100Hz 隔行扫描技术已逐步被淘汰。 100Hz 隔行扫描技与 50Hz 隔行扫描技术同样存在行间闪烁、视在爬行、行蠕动、图像粗糙和边缘锯齿等现象。而 60Hz 及 75Hz 逐行扫描监视器则由于采用了高帧和逐行技术而较为理想的消除了上述 100Hz 扫描存在的缺陷,因而 100Hz 隔行技术已基本上被 60Hz 或 75Hz 逐行技术所取代。

  疑问四,监视器为什么较易受磁化?如果监视器被磁化应如何处理?
      地磁场和监视器显像管周边的带磁物质,如金属机柜的漏磁等均会使电子枪电子束产生附加偏转,影响色纯度和电子枪 R 、 G 、 B 三叔电子束的运动轨迹精度。另外,彩色显像管内部金属阴罩板及其支架以外部的防爆环等金属部件,在彩色监视器移动时将改变与地磁场的取向,地磁场间磁化这些部件,直接或间接地影响显像管的色纯度和会聚,在屏幕上将会造成某一局部的偏色。故此建议监视器摆放是尽可能南北摆放(屏幕垂直南北向)且远离磁性物体,尽可能减弱地磁场的影响。    监视器中设有自动消磁电路,监视器在每次开机使用时可以消除通常情况下 CRT 内部金属部件被外来磁场磁化的影响。如果监视器被磁化(表现为色纯不良)现象较轻微的,多次开关机即可使被磁化的金属部件消磁;如果磁化严重即使多次开关机仍色纯不良的,则只好使用外部消磁的方法了。
