雅迅达55寸超窄边液晶拼接墙项目解决方案

1．液晶拼接墙系统组成 整套液晶拼接墙大屏幕显示系统主要由以下几部分组成：

a、落地安装机架

b、21台55寸lcd液晶拼接屏（三星原装液晶面板）

c、应用管理软件包 线材及配件 d、网络化一体点屏控制器

2．大屏幕显示系统规格 本项目采用的液晶拼接墙由雅迅达超窄边液晶拼接屏与点屏控制器组成，共21台液晶拼接单元：

具体的尺寸规格如下： 55寸单屏面积：1213.5mm（宽）X684.3mm（高）

液晶拼接墙整屏面积：8494.5mm (宽) X2052.9mm（高）

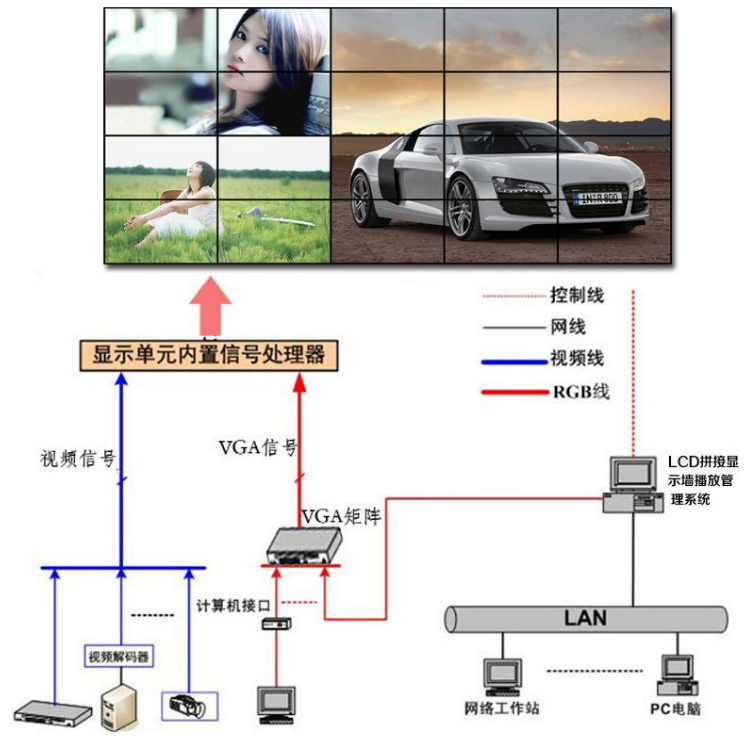

A、系统示意图

B、 包边支架：根据液晶拼接墙显示尺寸及外观尺寸进行设计，拼接墙的大小按照惯例由拼接墙单元的个数(宽n*高n)和单元的实际尺寸来计算。3x7-55既是指高3个液晶拼接单元，宽7个液晶拼接单元、总共是由21个55″液晶拼接显示单元组成，其具体的安装方式可根据实际的使用环境来确定是采用壁挂安装、落地支架安装或者是落地机柜安装，其安装方式完全取决与使用环境和用户需求。 液晶拼接墙使用的是保诚超窄边液晶拼接屏（采用的是三星原装A级液晶面板），并经过后期的技术处理、使其完全符合大屏幕拼接墙的设计要求。采用的液晶挂装设计，通过对液晶屏外壳进行结构技术处理使其在不改变外观的情况下改变传统的安装形式、使液晶拼接单元安装更为简单快捷。 3.液晶拼接屏的电源

每一块液晶拼接单元都有独立的开关电源模块设计、一方面是为了保证系统长时间稳定运行，另一方面是整机输入使用带保护地的单相三线制交流电源，并确保整个工程系统使用同一保护地、降低静电对其的影响。切记不能使用无保护地的电源，而且电源线的接地脚不能破坏。

C、液晶拼接大屏幕控制计00算机 大屏幕显示系统控制提供一个软件包以安装于任何品牌的PC机，在windows环境下运行软件并通过RS232串行通信，主要是用于对液晶拼接墙的信号和各种功能进行操控。

D、各类信号线、电源线在安装的时候一定得有规律的进行排布，一方面方便线路的检查、另一方面防止因线路杂乱而带来不必要的影响 1、系统功能 a）液晶拼接大屏幕显示系统直接显示功能 保诚显示技术是专门为大屏幕显示系统设计的液晶拼接单元，显示单元可以接收和显示多种信号（DVI、HDMI），拼接显示单元可以处理复合视频、分量视频、独立的计算机信号和数字视频信号、这些信号可以通过切换对于的显示通道实现信号源在单屏显示，通过单元内部环接链路实现N*N的放大显示。 整个拼接墙显示任意一路信号：（图1）

N*N组合显示任意多路信号：（图2）

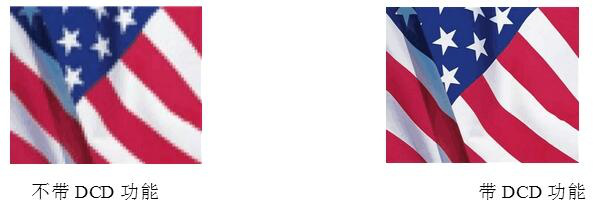

2） DCD边缘平滑技术 DCD全称为方向相关的去隔行，在动态画面中可从任何角度成像，修补画面边缘，获得更光滑、更自然的视频图象效果。如下图，DCD可以去除边缘的锯齿现象。

随着液晶拼接屏显示系统的不断完善，拼接屏技术的不断发展促使液晶拼接屏的整体功能得到了快速的发展，然而用户的需求在随着时间而不断的改变这，液晶拼接屏想要获得更多的市场份额只能不断的完善自身。这也是导致各液晶拼接屏厂家技术优势不一的原因之一。
