雅迅达又推出了量子点背光技术,致力于释放最极致的色彩,YXD-B228HD-HQ 评测
查看次数:次  发布时期:2017-10-12  【返回】

  继 LED 背光后,雅迅达又推出了量子点背光技术,致力于释放最极致的色彩,色域覆盖 99% Adobe RGB 色彩空间和 100%sRGB 色彩空间,画面亮度和色彩纯度也远超普通 LCD 显示器。量子点显示器技 术可实现比传统显示器更强的节能性,工作效率更高。在材料方面可实现不用玻璃基底材质,使用无 机材料,从而实现稳定性强、使用寿命长、不易老化。这也是为什么量子点显示器被业界称为替代 OLED 的更好显示器



在开始评测之前,我们先看看这款产品的参数表:




Asianda YXD-B228HD-HQ

画面尺寸

21.5 英寸

分辨率

1920 x 1080 16:9

点距

0.255 mm X 0.255 mm

亮度

320 cd/㎡

对比度(动态)

10000:1

视角

170/170 (CR≥10)

响应时间

8ms

颜色数

16.7M

输入接口

VGA-15D*1

DVI-D*2






USB*1

BNC*1 HDMI*1 RCK*1

RJ45-RS232*1



输出接口

RCK*1

BNC*1 RJ45-RS232*1

功耗

最大:30W, 正常:25W, 待机:<0.5W

认证

CCC

调节角度

仰俯-5°~ 270°




Asianda YXD-B228HD-HQ 外观设计详解(一)

全新推出的 21.5 英寸 LED 工控监视器,其时尚的造型、硬朗的风格,加上亚黑金属外壳设计, 同样成为了这款产品的最大亮点之一。底座独具匠心的可旋转“L”型设计,不仅使整机更加稳固大 气,更使得整体造型洗练流畅,倍显精致。


背面设计




OSD 按键位于机身右下方



Asianda YXD-B228HD-HQ 外观设计详解(二)






我们这样测试

接下来就是大家最关心的测试环节。测试过程分为三部分,首先测试面板的相关性能,包括亮度, 对比度,面板均匀性,60 度角下对比度以及色度变化,还有色域范围。然后我们会测试产品功耗, 最后是实拍面板显示效果。我们会分为静态图片和高清晰动态监控画面两类进行拍摄。

在面板性能测试中,我们采用 VGA 连接方式,主机自动识别分辨率并实现自动智能调整,设置为 最佳分辨率 1920*1080。其他相关参数如下:32 位色彩模式,亮度设置 100,对比度设置 50,色温 设置为默认暖色温,测试仪器为色彩分析仪 CA210,显示器连同测试仪器均预热 30 分钟以上。

关于三种对比度的解释如下:fofo 俗称全开全关对比度,DC 俗称为动态对比度,以及 ANSI 对比度。 我们测试是会在画面上选取固定的 17 个点,测试这些点上最大亮度、全黑亮度以及全白色彩坐标值。 不开启动态背光时,中心 9 点全白平均亮度与全黑平均亮度的比值称为 fofo 对比度,而开启动态背 光时则称为动态对比度。而 ANSI 则是俗称“棋盘格”的 16 点测试,白色八点平均亮度与黑色八点的 平均亮度比值称为 ANSI 对比度,该数值对性能的影响比较大。一般来说,大部分产品的 fofo 和 DC 很容易达到标称值,而 ANSI 对比度因为比较低,所以厂商都宣传时都不会提及。


测试显示器全开全关对比度时取点样图





测试 ANSI 对比度时取点样图 在色域测试中,我们会使用参照国家标准,让显示器显示标准 RGB 图案,并使用色彩分析仪 CA210
表测量 RGB 值。其他设置如下:对比度设置为 50;色温设置在标准色温模式;然后我们再准备一台 不是量子点背光源的显示器接上同样的信号源,设置一样。下面是现场测试照片对比




美观实用的 OSD 菜单

YXD-B228HD-HQ 的 OSD 菜单设计以美观实用为主,采用分页模式,几乎囊括了所有监视器可以调 整的参数,开放程度之大,只为符合监视器领域的需要,特别是医疗监视器领域。画中画以及定时开 关机等附加功能,使得该机器无论在功能实现还是输入输出接口上均堪称完备。



屏幕图像功能


VGA 显示设置

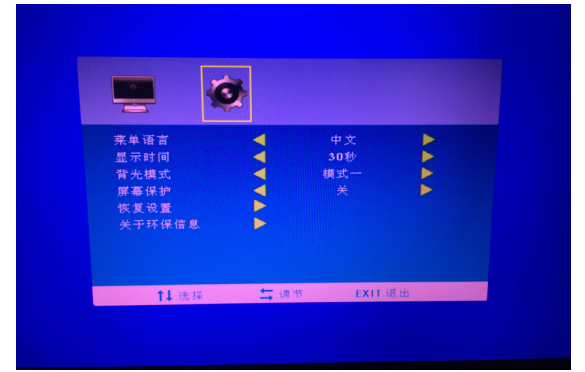

高级设置



环保信息

实测面板性能与单基色对比值

YXD-B228HD-HQ 采用 21.5 英寸的 TN 面板,亮度 350 cd/㎡。除了对比度,面板均匀性也非常重 要,它的表现到底如何?

在面板均匀性方面,具体情况可以参看两种状态下实拍图片,全黑状态下屏幕漏光很小,表现十 分不错。全白状态边角区域亮度略低,不过整体来说已经不错了。


全白画面实拍


全黑画面实拍

YXD-B228HD-HQ 是一款量子光源色域产品,实测色域达到了 100%,已经高于部分标准色域液晶, 优秀表现值得肯定。

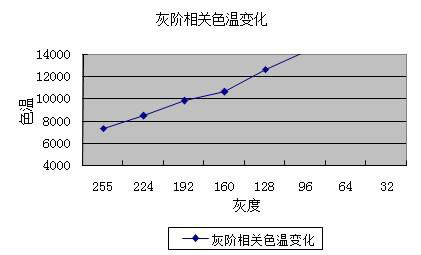

色域(蓝色:; ;白色: ) 色温一致性表征了产品的色彩是否随灰度的改变而变化,其线型约接近一条水平线,说明色彩越
准确。好的色温一致性并不是依靠面板达到的,驱动 IC 与面板的配合相对更重要一些。YXD-B228HD-HQ 的色温一致性表现比较差,随着灰度的降低色温曲线明显线上偏转,灰阶 32 的情况下已经高达 35107K。


标准模式下色温一致性

全面引入能源效率这个参数评定液晶显示器的功耗。YXD-B228HD-HQ 采用 21.5 英吋 16:9 的面 板, YXD-B228HD-HQ 实测单基色对比值如下。




量子点/普通对比



YXD-B228HD-HQ



普通 LED 显示器

R

44.77

25.29

G

72.49

37.17

B

90.99

41.59




通过了单基色对比后,YXD-B228HD-HQ 的色域达到了 110%,普通 LED 液晶显示器 72%,基本达到 国家规定的一级标准。

全高清影片与静态图片实拍图(一)



静态图片实拍
全高清影片与静态图片实拍图(二)


高清监控画面图片实拍

评测总结

全新推出的 21.5 英寸监视器 YXD-B228HD-HQ,外观设计采用纤薄的机型设计,时尚而轻薄的造 型、硬朗、实用的风格成为了这款产品的亮点之一。纵览机身,漆黑金属外壳工艺设计,让整机的时 尚味道顿时提升。底座独具匠心的可旋转“L”型设计,不仅使整机更加稳固大气,使得整体造型洗 练流畅,倍显精致。

同时 QD 量子点显示技术最大的优势在于显示效果,色域覆盖达到了 99%,Adobe RGB、100% sRGB,能够提供比普通液晶屏更鲜艳的色彩和更逼真的图像,画面亮度、色彩纯度也都优于普通的 WLED/OLED 背光系统,而且节能环保。

可以说 YXD-B228HD-HQ 显示性能方面在色彩表现上相当优秀,对于一款主打性价比的产品能有 如此表现值得肯定。

在功能方面,YXD-B228HD-HQ 在提供众多的专业接口,满足监控市场的需求。
